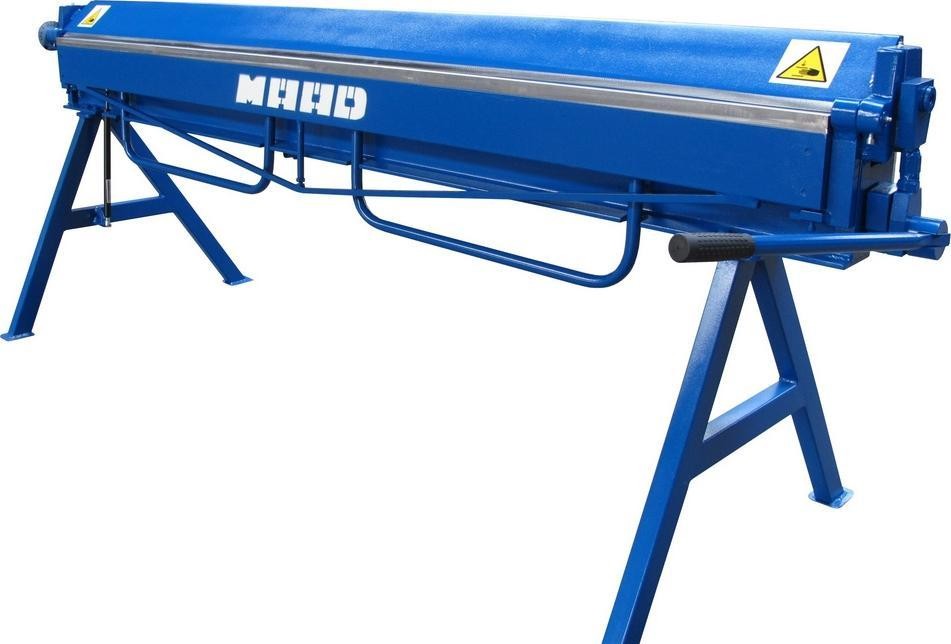

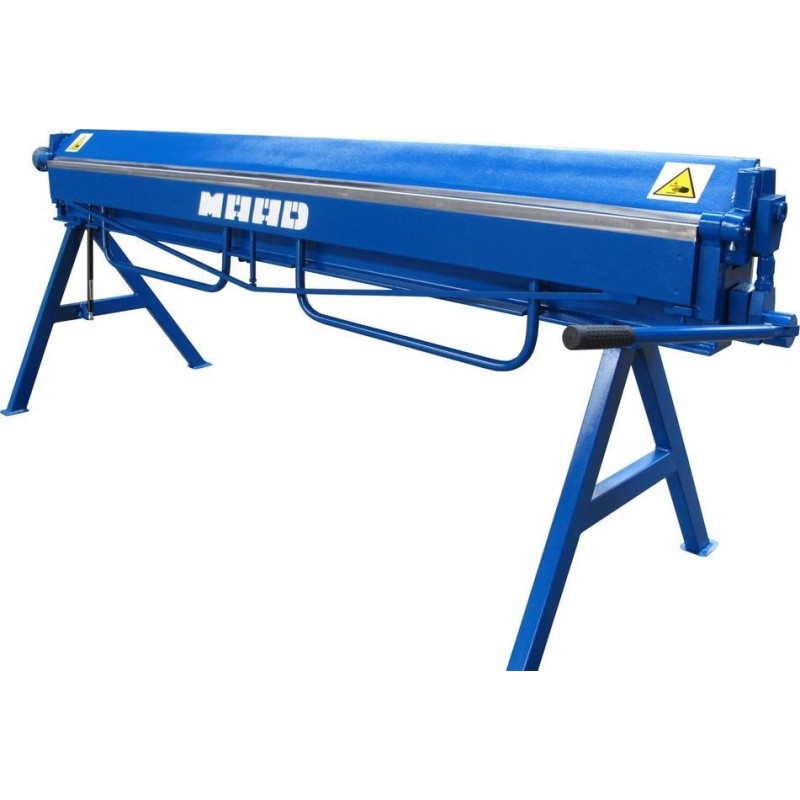

Maad MAAD ZG-2500 /1,2 Blechbiegemaschine mit Schneidefunktion für Dachbleche MAAD ZG-2500 /1,2 mm

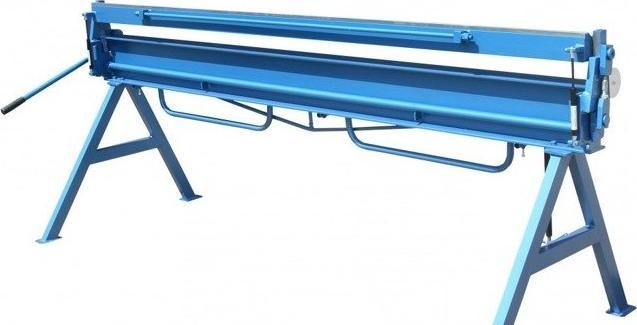

Blechbiegemaschine mit Schneidefunktion MAAD ZG-2500 / 1,2 mm

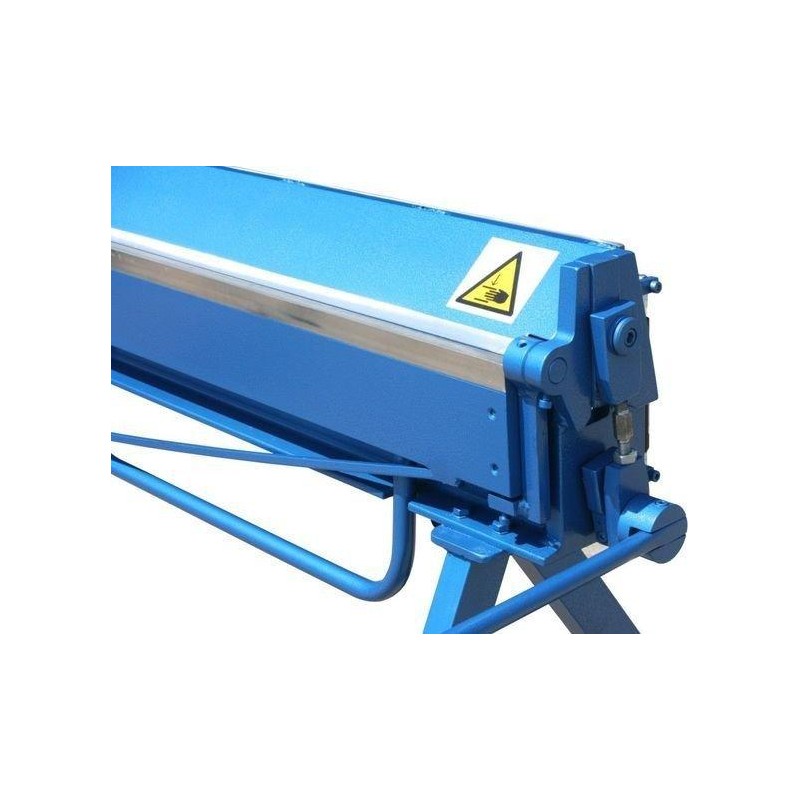

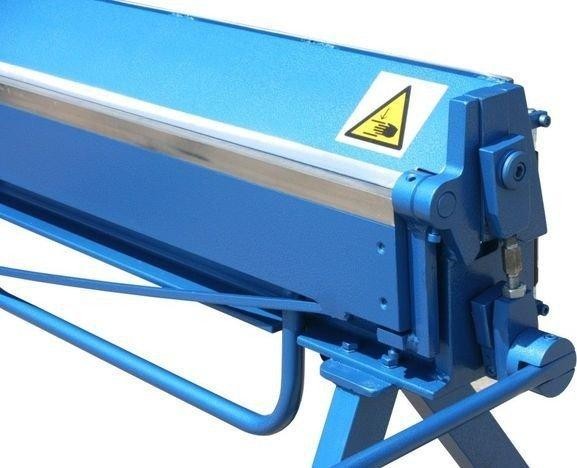

Die Biegemaschine ZG-2500/1,2 ist mit zwei Hubzylindern für den Druckbalken und einem Hubzylinder für den Biegebalken ausgestattet und wurde vor allem für Blechbearbeitungsbetriebe sowie für Unternehmen aus dem Bereich Lüftungstechnik entwickelt, die mit Blechen mit einer Länge von bis zu 2500 mm und einer Dicke von 1,2 mm arbeiten. Die Erzielung solch guter Arbeitsparameter der Biegemaschine wird durch den Einsatz von starken und robusten (35 mm dicken!) Seitenmechanismen sowie deutlich vergrößerten Querschnitten der Arbeitsbalken ermöglicht. Zusätzlich verfügen die Seitenmechanismen über Messingbuchsen mit Direktschmierung in jedem Drehteil, was die Lebensdauer der Maschine erhöht.

Der schmale Biegebalken (nur 25 mm) und die kompakten Querschnitte des Druckbalkens ermöglichen die Ausführung einer Vielzahl von Dacharbeiten auf einer einzigen stabilen Maschine. Dank des hohen Hubes des Druckbalkens (80 mm!) eignet sich die Biegemaschine für die Herstellung von Lüftungskanälen. Die Möglichkeit der Kombination mit einem Rollmesser erhöht ihre Funktionalität.

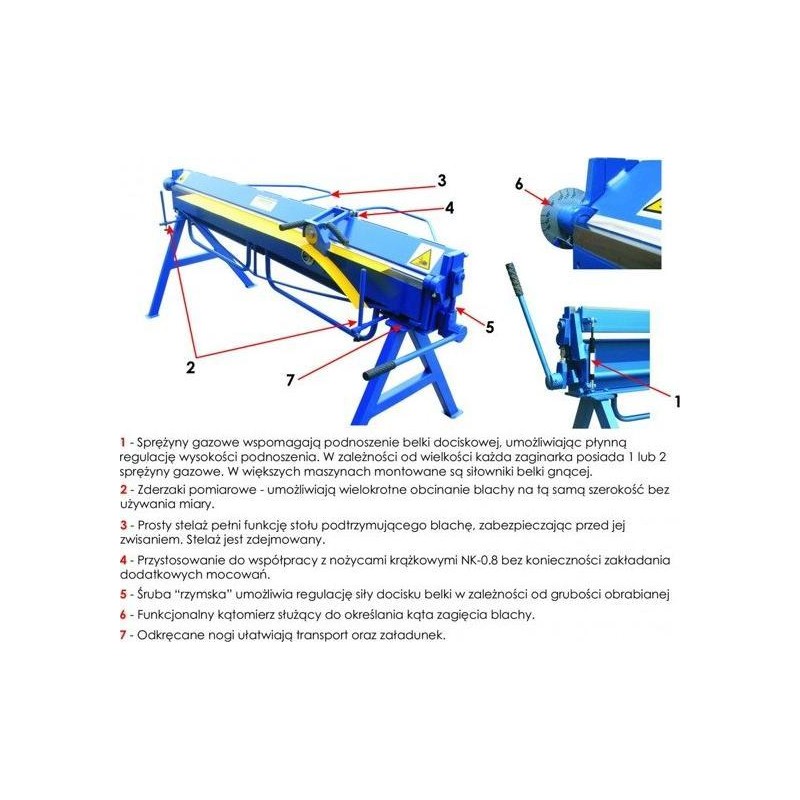

Technische Daten/Ausstattung:

• - Arbeitsbreite – 2600 mm
• - max. Dicke des zu biegenden Blechs – 1,2 mm (für Rm<400 MPa)
• - Breite des Biegebalkens – 25 mm
• - Maximaler Biegewinkel – 135 Grad
• - Maschinengewicht – 450 kg
• - abnehmbare Füße – erleichtern den Transport und das Verladen erheblich

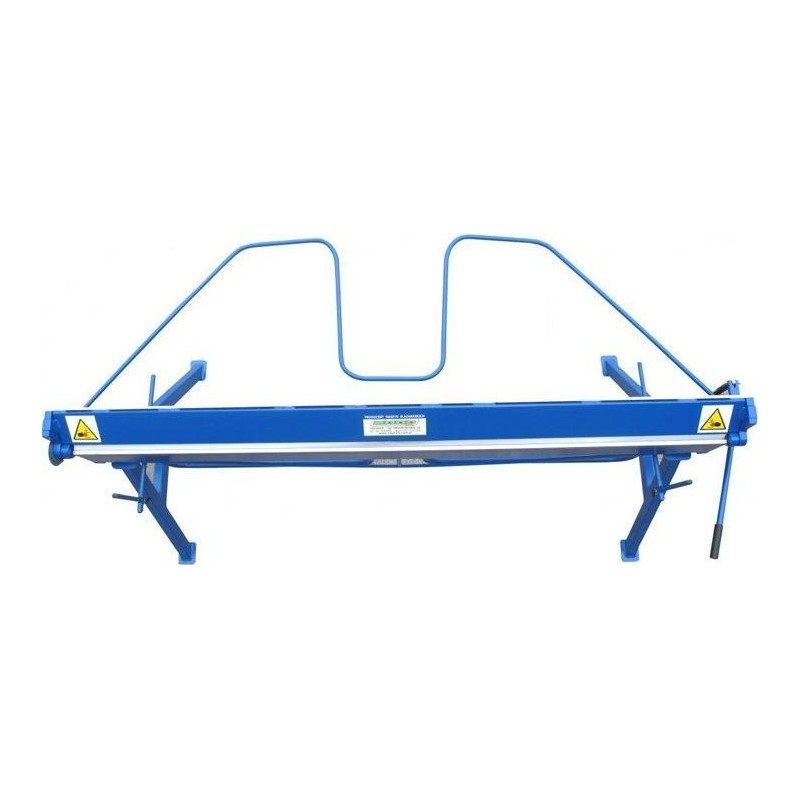

• - Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
• - Messgeräte zum Schneiden von Blechen
• - Winkelmesser im Standardlieferumfang
• - Gasdruckfeder zur Unterstützung beim Anheben des Biegebalkens
• - zwei Gasdruckfedern zur Unterstützung beim Anheben des Druckbalkens

Abmessungen der Maschine:

• Höhe – 1.065 mm
• Breite – 2.870 mm
• Tiefe – 930 mm

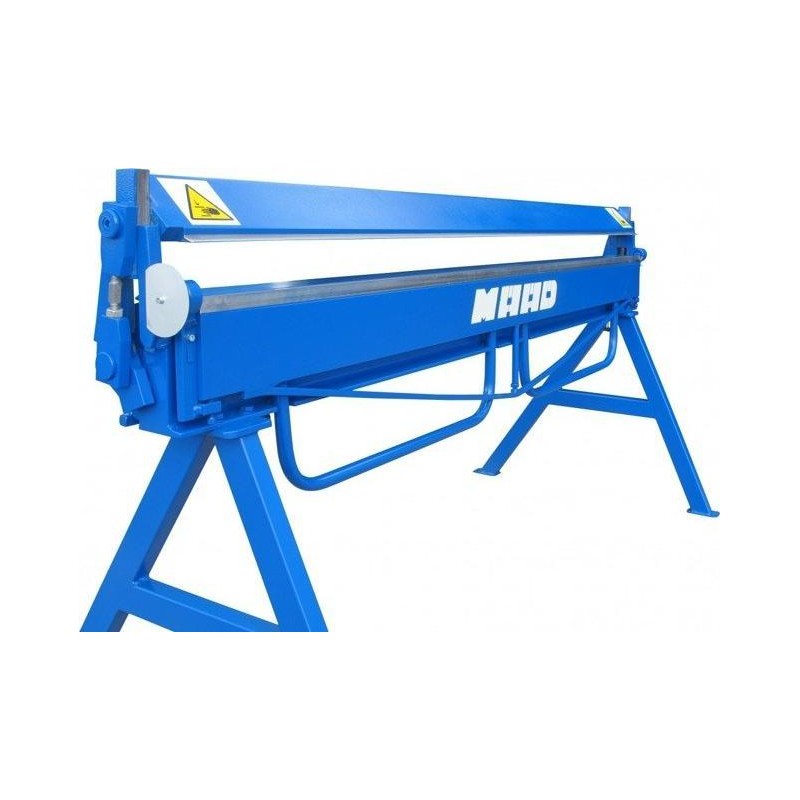

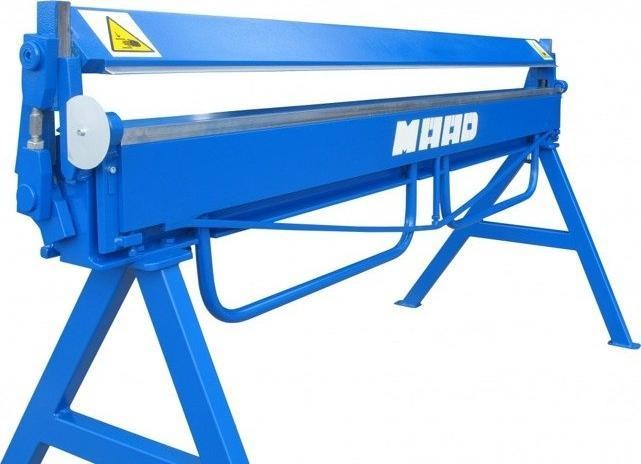

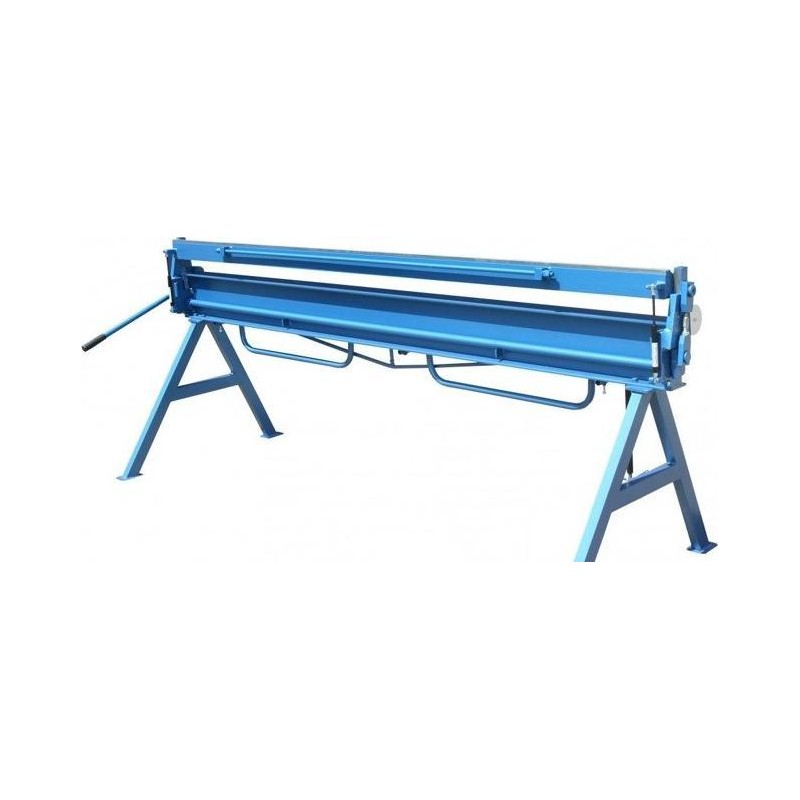

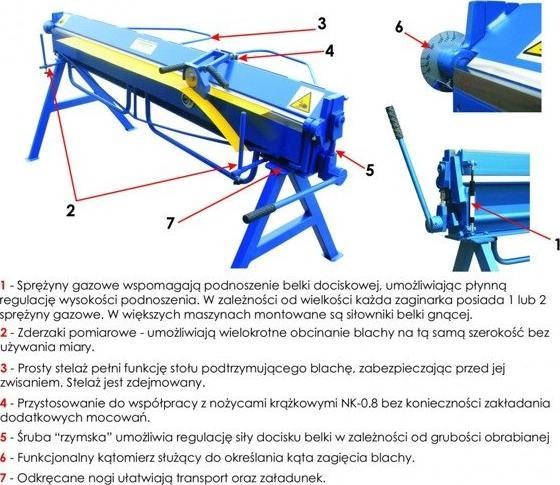

Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Druck- und der Biegebalken.

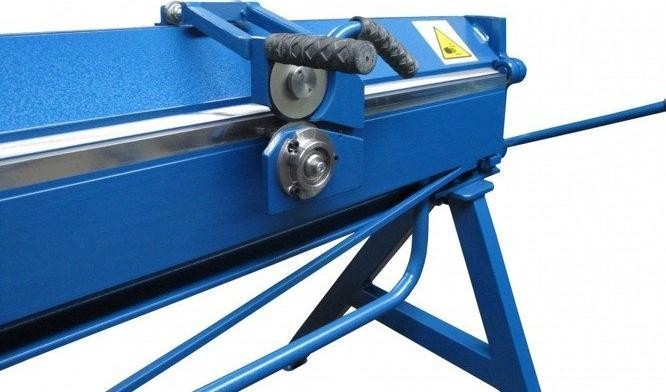

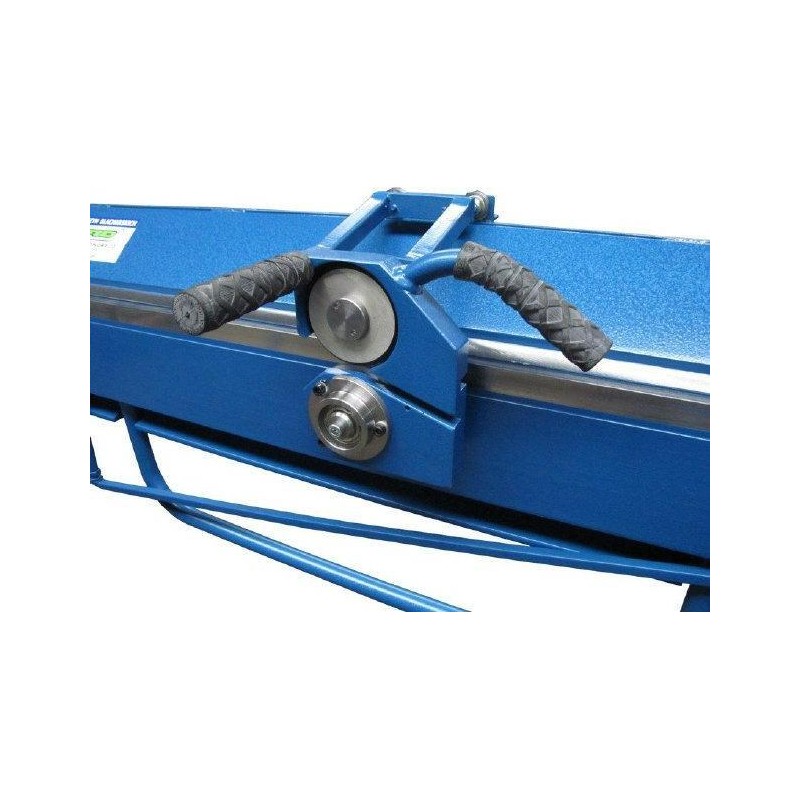

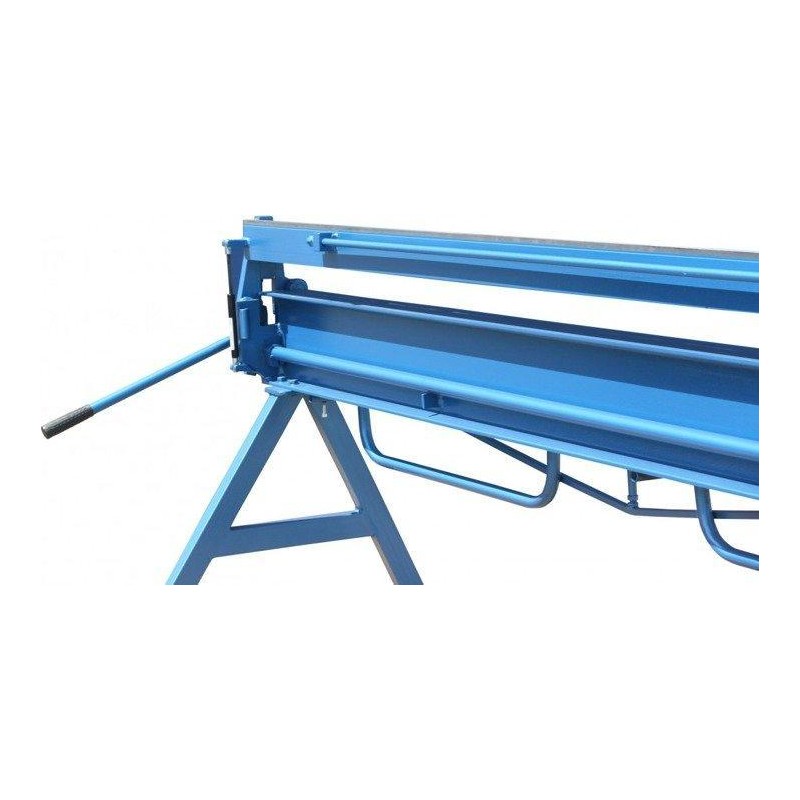

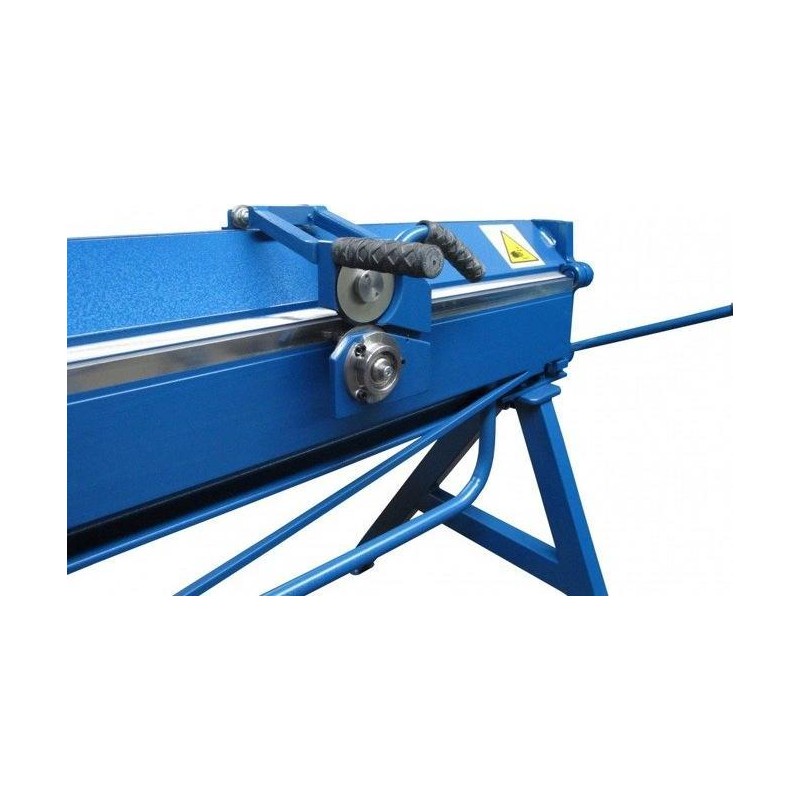

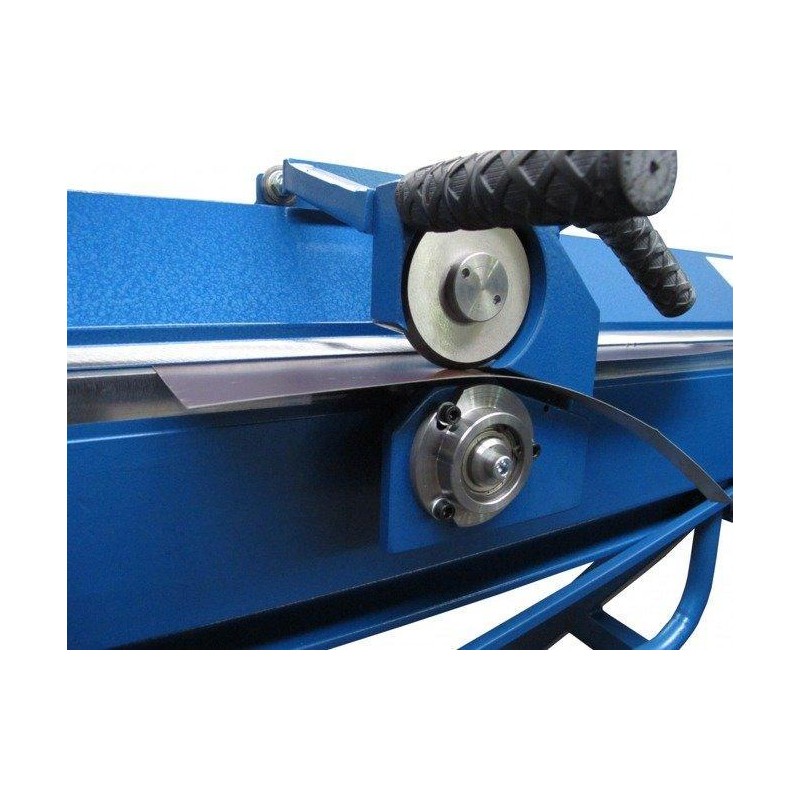

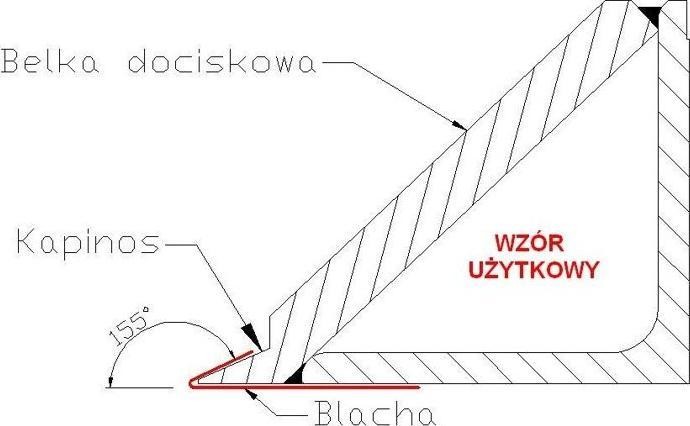

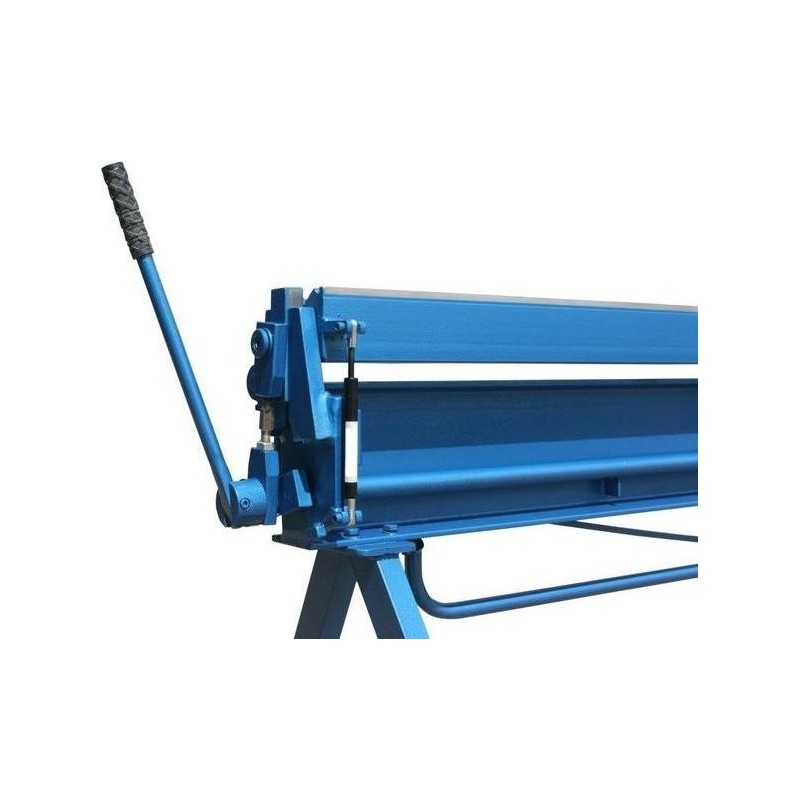

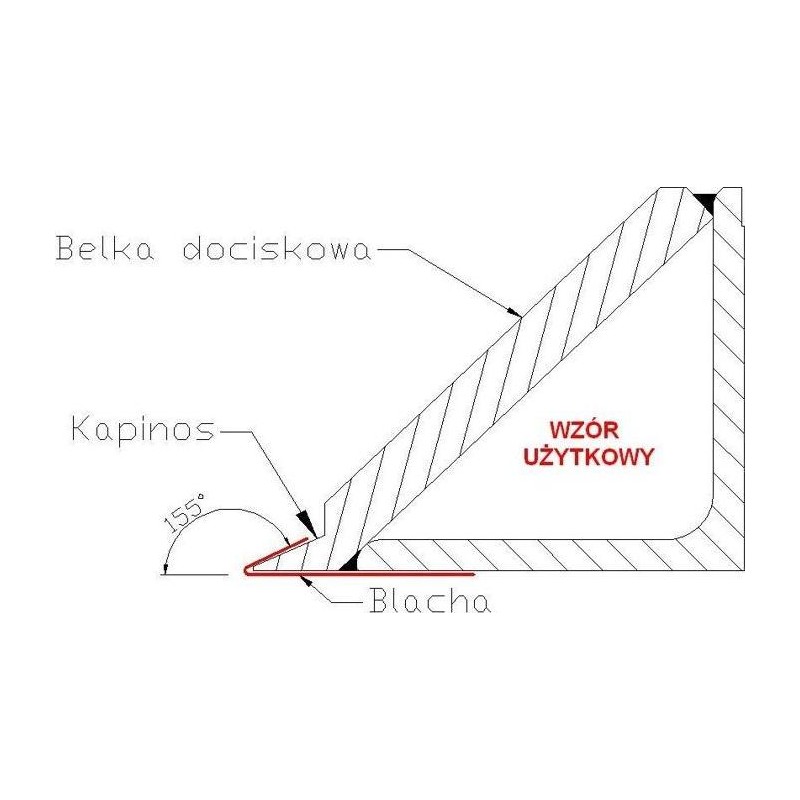

Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er wird mittels eines Hebels angehoben und abgesenkt. Zwei Gasdruckfedern unterstützen das Anheben des Druckbalkens. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.

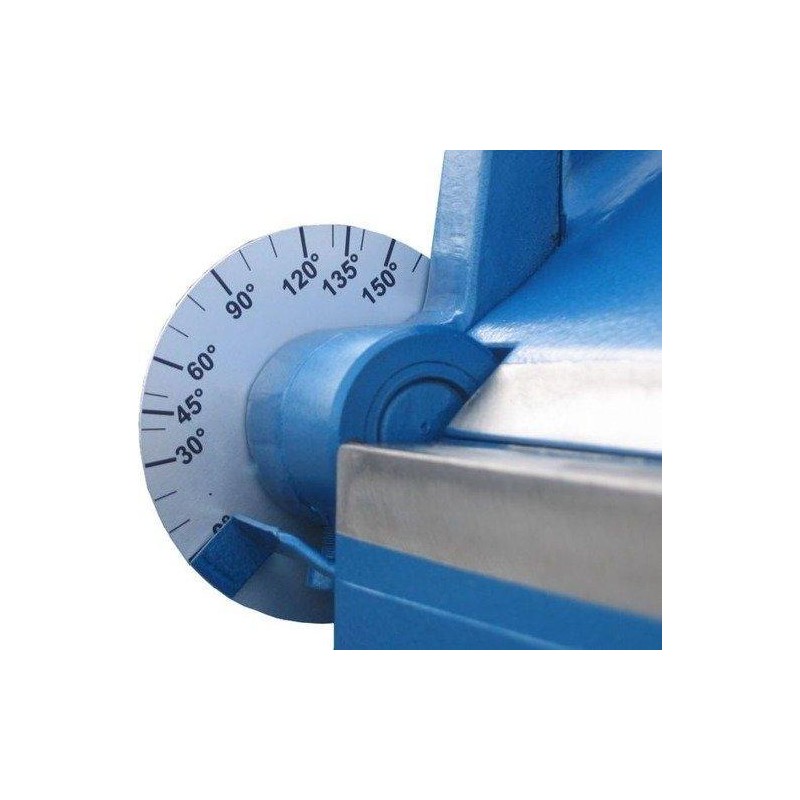

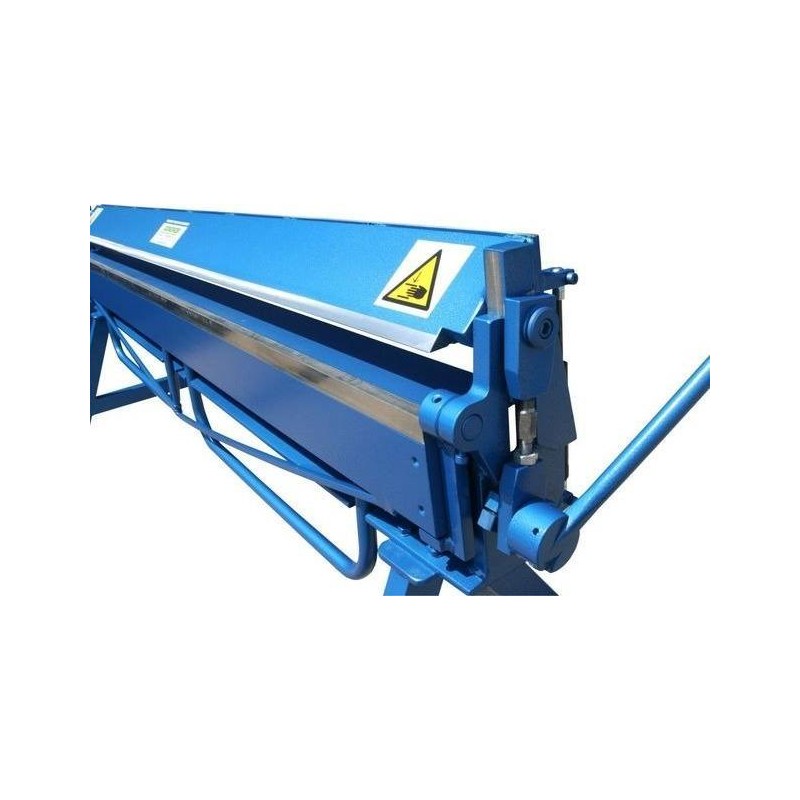

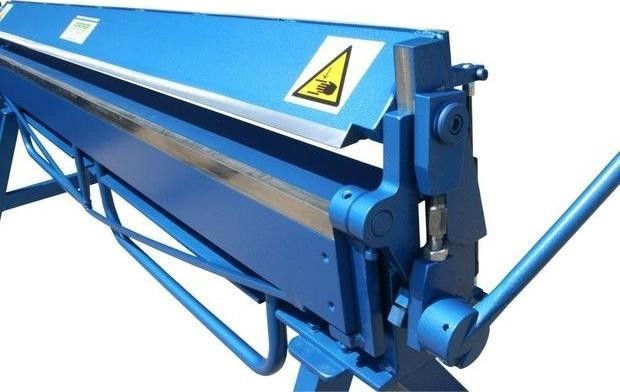

Der Biegevorgang erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Ein Gasdruckzylinder unterstützt das Anheben des Biegebalkens. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.

Die Biegebalkenposition ist relativ zum festen Balken einstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.

Die Arbeitsbalken sind mit Spannvorrichtungen ausgestattet, die zur Einstellung der Geradheit der Arbeitskanten dienen.

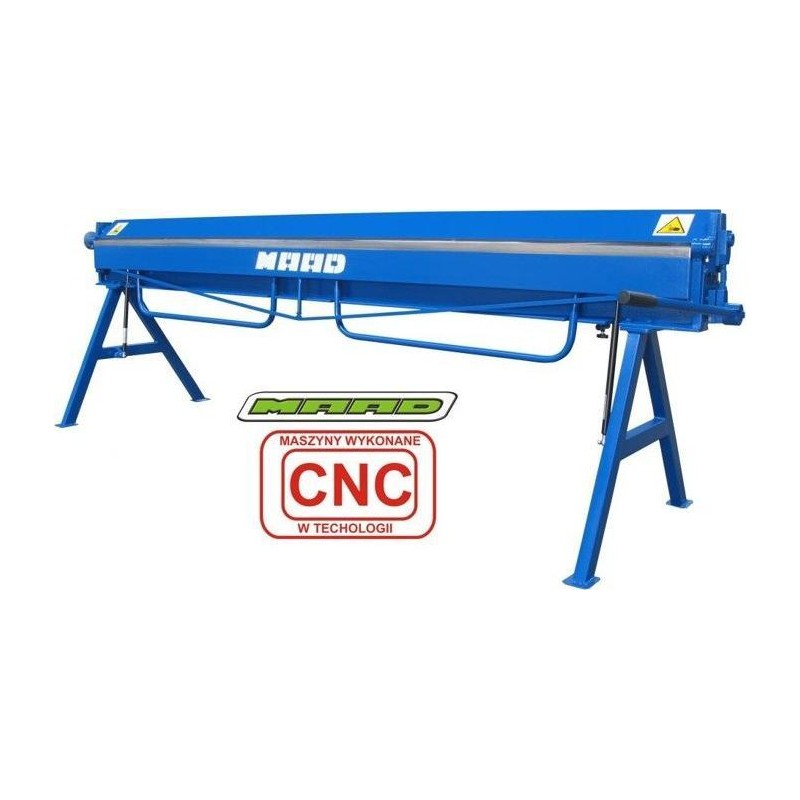

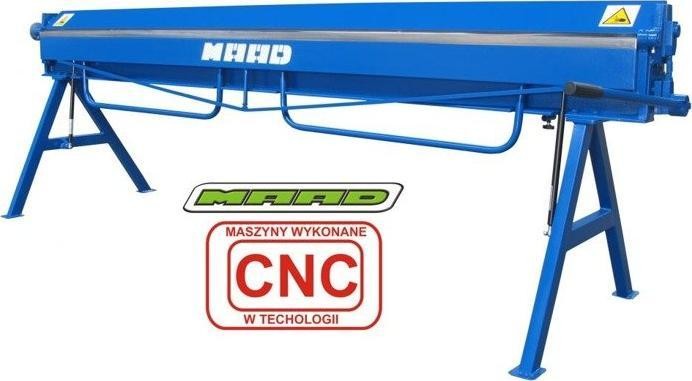

Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.

Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
